富士 NXT-IIIC

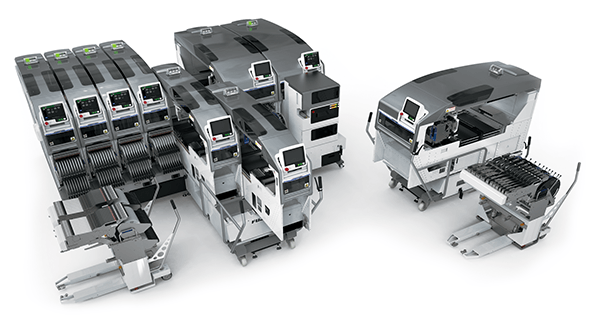

模組型高速多功能貼片機NXT IIIc不僅沿襲了NXTIII的特點，而且進一步強化單位面積生產率。

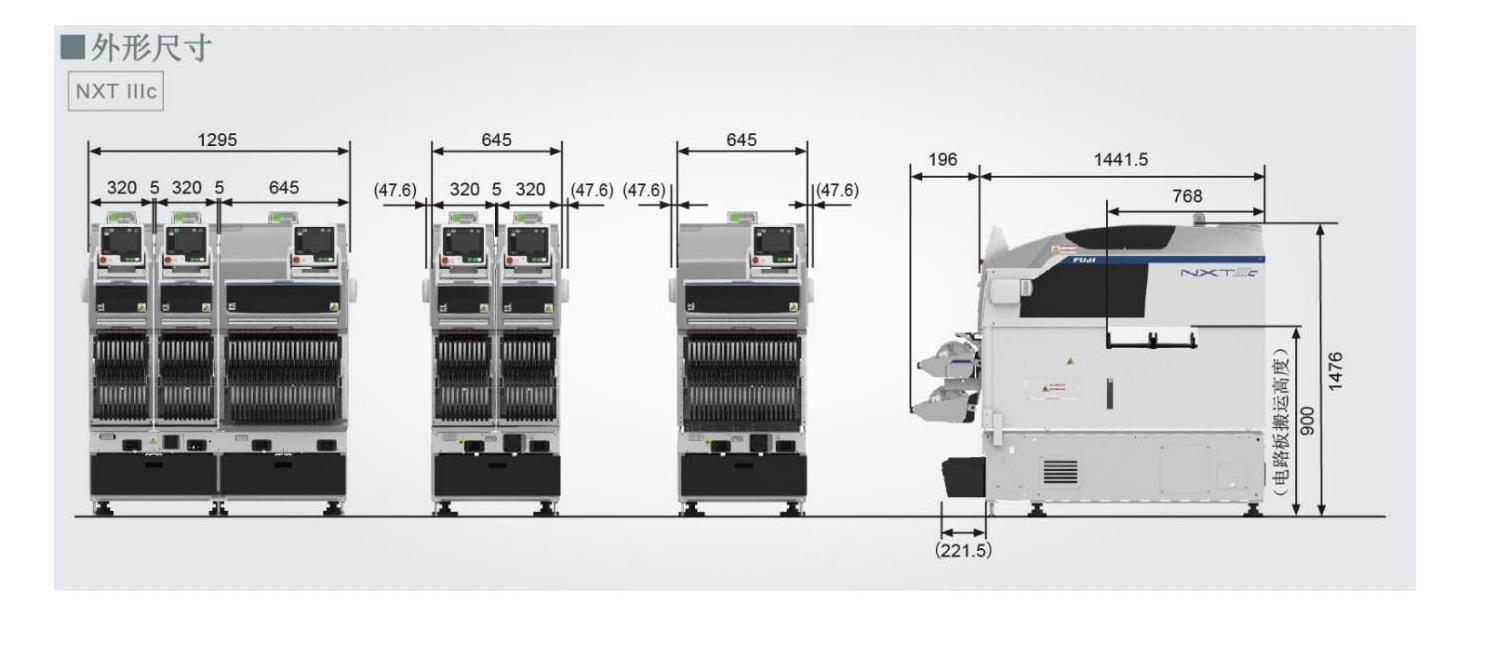

1臺NXT IIIc模組僅占地0.46㎡，達到了緊湊性的極限。

它完全保留了NXT III的設計理念，在此基礎上將單位面生產率提升了35%，高居行業首位※。(92,900cph/㎡)

即便以背靠背的方式構建生產線，其模組間的距離也可設置為60mm。

※2021年8月本公司調研結果。

機器			M3 IIIC	M6 IIIC
供料器料槽數			20	45
電路板尺寸(Lx W)	單搬運軌道		48 x 48 ?305 x 380 mm	48x48?610 x 380 mm
	雙搬運軌道	單軌搬運	48 x 48 ?305 x 290 mm	48x48?610 x 290 mm
		雙軌搬運	48 x 48 ?305 x 170 mm	48x48?610 x1700 mm
工作頭			H24S 、H24A 、DX ※1、V12、H12HS(Q)、H08M(Q)※1、H08(Q)、H04SF、H04、H02F、H01、OF※1、G04F(Q)、GL
產能泓	H24S/ H24A	標準模式	35,000 cph
		生產優先模式	42,000 cph
	H08M	標準模式	13,000 cph
		生產優先模式	14,000 cph
	H02F	標準模式	6,700 cph
		生產優先模式	7,400 cph
貼裝精度電	H24S/ H24A	標準模式	±0.025 mm Cpk ≧ 1.00
		高精度模式	±0.015 mm Cpk ≧ 1.00
	H08M		±0.040 mm Cpk ≧ 1.00
	H02F		±0.025 mm Cpk ≧ 1.00

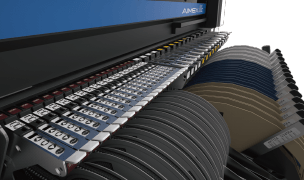

供應單元			料帶供料器、管裝供料器、料盤單元、其它
電源			三相 200 -230 V ±10% (50/60 Hz)		三相 200 -230 V ±10% (50/60 Hz)
氣源			0.5 MPa (ANR)
